1. Giới thiệu.
IC đếm thập phân 4017 có 10 ngõ ra ở
mức cao.
2. Sơ đồ chân.
Đây là một IC chia tần rất hay với hệ số chia tần từ 2 tới 10
Ic 4017 có 10 ngõ ra riêng biệt tuần tự là 3 , 2, 4, 7, 10, 1, 5, 6, 9, 11
Chân số 16 là chân nguồn Vcc
Chân số 8 là chân nối mass
Chân số 12 là chân chia hệ 5
Chân số 14 là ngõ vào xung CLOCK
Chân số 13 là chân ENABLE
Chân số 15 là chân RESET
3.
Nguyên lý hoạt động.Chân số 16 là chân nguồn Vcc
Chân số 8 là chân nối mass
Chân số 12 là chân chia hệ 5
Chân số 14 là ngõ vào xung CLOCK
Chân số 13 là chân ENABLE
Chân số 15 là chân RESET
Biểu diễn dạng tín hiệu ngõ ra theo tín hiệu vào xung Clock
Như trên hình chúng ta thấy khi có
xung ngõ ra của IC được kích lên mức cao (mức 1) liên tục như vậy cho đến hết
ngõ ra của IC và sẽ quay lại từ đầu và cứ như thế nếu được cấp xung thì nó sẽ
chạy liên tục.

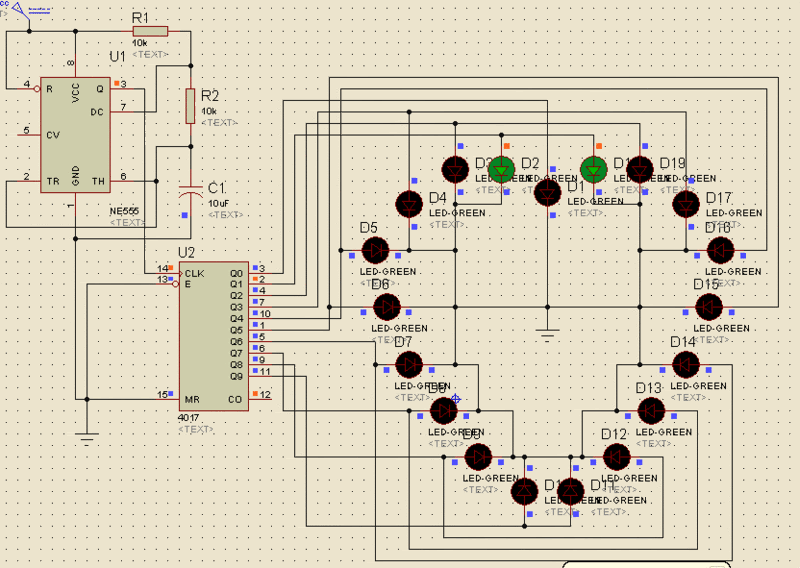

- IC này được sử dụng rất nhiều
trong việc tạo ra các hiệu ứng LED. Như hình dưới đây là 1 ví dụ cơ bản về IC
này.
